在鐵路及城市軌道交通工程中，隧道接觸網預埋槽道是連接接觸網與隧道結構、傳遞電力的重要構件。隨著鐵路電氣化工程的快速推進，預埋槽道的質量直接關系到線路的安全運營與使用壽命。本文將詳細介紹預埋槽道的檢測項目、標準及收費標準構成，幫助您了解檢測過程并選擇合適的檢測機構。

一、 預埋槽道檢測的核心項目

根據國家標準《電氣化鐵路接觸網隧道內預埋槽道》（TB/T 3329-2013）及《預埋槽道型鋼》（GB/T 37613-2019），預埋槽道檢測涉及以下關鍵內容：

1. 外觀與尺寸檢查

這是檢測的基礎環節，主要包括：

外觀檢查：查看槽道表面是否有銹蝕、碰傷、焊接缺陷等問題。

尺寸與角度檢查：使用專業工具測量槽道的截面尺寸、角度誤差、扭轉度等，確保其符合設計要求。

2. 承載力與力學性能測試

槽道需要承受列車運行時產生的拉力和剪力：

靜承載力試驗：通過加載設備模擬實際受力情況，測試槽道在極限荷載下的變形和破壞情況。

T型螺栓承載力：測試連接螺栓在受力下的可靠性，確保其不松動。

3. 防腐蝕性能與耐久性試驗

由于槽道長期處于潮濕環境中，防腐蝕性能尤為關鍵：

鍍層厚度測量：采用磁性測厚儀檢測鋅層厚度，確保防腐蝕屏障完好。

鹽霧試驗：模擬自然腐蝕環境，檢測槽道在鹽霧環境中的耐腐蝕性能。

耐火時效試驗：檢測槽道在高溫環境下的性能保持情況。

4. 組裝與安裝質量檢測

確保槽道安裝精度，防止因誤差導致接觸網運行不平衡：

安裝質量檢測：檢查槽道與隧道結構表面的最大距離、中心線偏差等參數。

二、 預埋槽道檢測收費標準構成

預埋槽道檢測的收費通常根據檢測項目的復雜程度、試驗設備的使用時長及報告出具的深度來制定。以下是收費構成的常見組成部分：

1. 基礎檢測費

這部分費用涵蓋了外觀檢查、尺寸測量以及基本的無損檢測（如涂層厚度測量）。由于這些項目通常使用手持工具或普通實驗設備，收費相對固定。

2. 試驗檢測費

如果涉及到深度的力學性能測試和環境適應性測試，費用會相對較高：

靜承載力試驗費：需要使用專用的加載設備，模擬實際受力情況。

疲勞試驗費：通過專用的疲勞試驗機，進行高頻加載，檢測槽道的耐久性。

鹽霧試驗費：使用鹽霧箱進行長期腐蝕測試，需要一定的實驗周期。

3. 報告費

檢測結束后，需要出具具有法律效力的檢測報告：

報告出具費：根據報告的詳細程度（如是否包含分析結論、是否加蓋特定資質章）來收費。

4. 加急費（可選）

如果工程進度緊張，需在短時間內完成檢測，通常需要支付加急費用以調配設備資源。

三、 為什么選擇中鋼國檢？

中鋼國檢作為專業的第三方檢測機構，具備多項國家認可的資質和先進的檢測設備。在選擇檢測機構時，建議重點關注以下方面：

資質權威性：中鋼國檢擁有CMA、CAL、CNAS、ILAC等多項資質，能夠出具具有廣泛認可度的檢測報告。

設備先進性：機構配備有針對預埋槽道的專用試驗機設備，如疲勞試驗機、鹽霧試驗箱等，能夠精準模擬實際工況。

專業性：擁有針對《TB/T 3329-2013》和《GB/T 37613-2019》等標準的專業檢測流程，能夠快速識別潛在的質量隱患。

四、 隧道接觸網預埋槽道檢測報告-案例

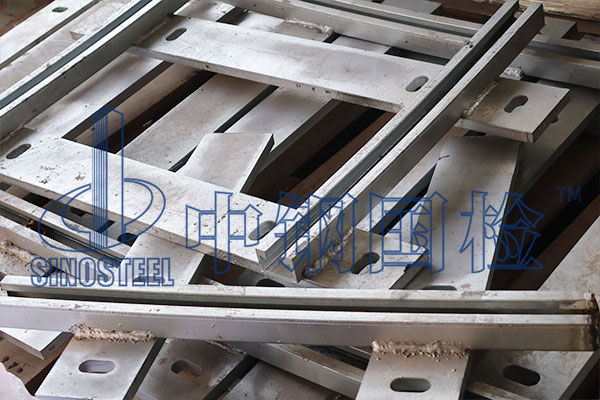

中鋼國檢作為老牌第三方檢測機構，深耕行業40年，其擁有非常豐富的隧道接觸網預埋槽道檢測經驗，下面是某單位委托中鋼國檢做的接觸網預埋槽道檢測，客戶送檢了5根1米的槽道和22套螺栓以及5根扁鋼樣品，共委托了34項檢測項目指標，詳細內容如下：

工程部位：隧道及附屬工程

樣品名稱：隧道接觸網預埋槽道

樣品數量：槽道：5 根 1m，螺栓：22 套， 5 根扁鋼

代表數量：129m

檢測依據：1.GB/T 228.1-2021《金屬材料 拉伸試驗 第 1 部分:室溫試驗方法》;

2.TB/T 3329-2013/XG1-2023《電氣化鐵路接觸網隧道內預埋槽道(含 2023 年第 1 號 修改單)》;

3.GB/T 20123-2006《鋼鐵 總碳硫含量的測定 高頻感應爐燃燒后紅外吸收法(常規 方法)》;

4.GB/T 20125-2006《低合金鋼 多元素含量的測定 電感耦合等離子體原子發射光譜 法》;

5.GB/T 4956-2003《磁性基體上非磁性覆蓋層 覆蓋層厚度測量 磁性法》;

6.GB/T 6462-2005《金屬和氧化物覆蓋層 厚度測量 顯微鏡法》;

7.GB/T 1732-2020《漆膜耐沖擊測定法》。

判定依據：1.GB/T 1591-2018《低合金高強度結構鋼》;

2.TB/T 3329-2013/XG1-2023《電氣化鐵路接觸網隧道內預埋槽道(含 2023 年第 1 號 修改單)》;

3.技術要求。

檢測項目：

1.抗拉強度，2.上屈服強度，3.斷后伸長率，4.尺寸檢查：槽道尺寸：W，5.尺寸檢查： 槽道尺寸：H，6.尺寸檢查：槽道尺寸：C，7.尺寸檢查：槽道尺寸：D，8.尺寸檢查： 槽道尺寸：F，9.尺寸檢查：錨桿尺寸：D，10.尺寸檢查：錨桿尺寸：X，11.尺寸檢 查：錨桿尺寸：Z，12.尺寸檢查：槽道彎曲度，13.尺寸檢查：T 型螺栓尺寸：α，14. 尺寸檢查：T 型螺栓尺寸：X，15.尺寸檢查：錨桿間距，16.槽道承載力：?jiǎn)五^柱拉伸 載荷(FL)，17.槽道承載力：雙錨柱拉伸載荷(FL)，18.槽道承載力：剪切工作載荷(Fj)， 19.槽道承載力：撓度試驗，20.外觀檢查，21.扭轉度測量，22.C，23.S，24.Si， 25.Mn，26.P，27.Cr，28.Ni，29.Cu，30.鍍鋅層厚度，31.T 型螺栓鍍鋅層厚度，32.槽 道體鍍鋅層厚度，33.角度檢查，34.耐沖擊性。

檢測結論：送檢樣品所檢項目符合 GB/T 1591-2018、TB/T 3329-2013/XG1-2023 標準及技術要求。

以上就是中鋼國檢根據客戶委托的樣品檢測項目結果，出具的隧道接觸網預埋槽道檢測報告，報告加蓋了CMA、CNAS等資質印章，具備法律效力，在中鋼國檢官網和國家質量監督局均線上可查，全國認可，用途廣泛。

綜上，中鋼國檢是專業第三方檢測機構，提供隧道接觸網預埋槽道全面檢測服務，并且中鋼國檢檢測服務覆蓋全國，各個地區客戶可就近選擇檢測站和實驗室。同時，中鋼國檢支持郵寄、上門取樣和現場檢測等多個送檢方式，線上委托，檢測方便快捷，一般3-7天即可出具正規檢測報告。若您有道接觸網預埋槽道或其他檢測需求，均可隨時咨詢中鋼國檢，與工程師溝通具體的檢測樣品及檢測項目指標，并獲取優惠報價。
