在橋梁工程的宏大體系中，板式橡膠支座雖看似不起眼，卻扮演著傳遞荷載、適應變形的關鍵角色，被譽為橋梁的“關節”。其性能的優劣直接關系到橋梁結構的安全與耐久性。因此，對板式橡膠支座進行科學、嚴謹?shù)臋z測，是確保工程質量不可或缺的一環。對于F4型這類常用的四氟滑板式橡膠支座而言，明確其檢測依據與核心指標，更是質量控制的重中之重。那么板式橡膠支座檢測依據有哪些？板式支座f4一般檢測哪些指標？如何辦理全國認可的板式橡膠支座檢測報告？有沒有權威第三方檢測機構推薦？本文將為大家詳細介紹，并附上正規四氟滑板橡膠支座檢測案例。

板式橡膠支座檢測依據

任何檢測行為都必須有據可依，這個“依據”就是國家和行業頒布的一系列技術標準。對于公路橋梁用板式橡膠支座，目前最核心、最直接的檢測依據是交通行業標準JT/T 4-2019《公路橋梁板式橡膠支座》。該標準詳細規定了支座的分類、規格、技術要求、試驗方法、檢驗規則以及標志、包裝等，是指導生產、驗收和檢測的綱領性文件。

此外，根據支座的具體應用場景和特殊要求，還可能涉及其他相關標準，例如：

GB/T 20688系列標準：主要針對建筑隔震橡膠支座，但在某些特定橋梁或特殊結構中也具有參考價值。

TB/T系列標準：適用于鐵路橋梁支座的檢測。

選擇一家專業的檢測機構，首先看其是否嚴格遵循這些權威標準開展檢測工作。中鋼國檢作為國家質檢總局首批批準的第三方公正檢測機構，所有檢測活動均以最新版的國家標準和行業標準為準繩，確保檢測結果的權威性與法律效力。我們的檢測報告均加蓋CMA（中國計量認證）和CNAS（中國合格評定國家認可委員會）資質印章，全國認可，是工程驗收、質量評定的重要依據。

檢測之核：F4型支座的必檢指標解析

F4型支座，即四氟滑板式橡膠支座，是在普通板式橡膠支座的基礎上，在頂面粘貼一層聚四氟乙烯（PTFE，俗稱“特氟龍”）板。這層“特氟龍”板賦予了支座極低的摩擦系數，使其能夠適應橋梁上部結構因溫度變化、混凝土收縮徐變等引起的較大水平位移。因此，其檢測項目既包含普通板式支座的共性指標，也包含其特有的關鍵性能。

一般而言，F(xiàn)4型支座的檢測指標可分為三大類：

外觀與尺寸檢驗

這是最基礎的檢驗環節，旨在確保支座產品符合設計圖紙和標準要求。

外形尺寸：使用高精度卡尺、測厚儀等工具，精確測量支座的長度、寬度、總厚度以及各層橡膠和鋼板的厚度。尺寸偏差必須在標準允許范圍內（如長寬偏差≤±1mm，厚度偏差≤±0.5mm），以保證安裝精度和受力均勻。

外觀質量：仔細檢查支座表面是否存在裂紋、氣泡、雜質、缺膠等缺陷。對于F4型支座，還需特別關注四氟板的粘貼質量，要求其表面平整、無損傷、無脫膠現象。

內在質量檢驗

這一環節通常需要解剖樣品，深入探究支座的“內在美”，是評判其長期耐久性的關鍵。

鋼板與橡膠黏結：通過剝離試驗，檢驗內部鋼板與橡膠的黏結強度。牢固的黏結是保證支座整體性和承載力的基礎，防止在受力時出現分層、脫開。

膠層厚度與均勻性：鋸開樣品后，測量各層橡膠的厚度，確保其符合設計要求且分布均勻。

橡膠的物理性能：從成品中取樣，測試橡膠的拉伸強度和拉斷伸長率，以評估橡膠材料本身的力學性能和韌性。

力學性能檢驗

這是檢測的核心，直接模擬支座在實際工況下的受力狀態，是驗證其是否合格的“終極考驗”。

抗壓彈性模量：測定支座在豎向壓力作用下的剛度特性，反映其抵抗壓縮變形的能力。該值需控制在標準規定的偏差范圍內（如±20%）。

抗剪彈性模量：評估支座在水平力作用下的變形性能，對保證橋梁在溫度變化下的自由伸縮至關重要。

極限抗壓強度：驗證支座在極端情況下的最大承載能力，確保其有足夠的安全儲備。

容許轉角：檢驗支座適應梁端轉動的能力，防止因轉角過大導致支座脫空或局部應力集中。

摩擦系數（F4型特有）：這是F4型支座的靈魂指標。通過專門的摩擦系數測定儀，測試四氟板與配套不銹鋼板之間的滑動摩擦系數。極低的摩擦系數（通常要求≤0.03）是保證橋梁順暢位移的前提。

專業之選：為何中鋼國檢值得信賴

面對復雜的檢測項目和嚴格的標準要求，選擇一家實力雄厚的檢測機構至關重要。中鋼國檢憑借以下優勢，成為眾多工程單位的首選：

權威資質，結果可靠：擁有CMA、CNAS雙重認證，檢測報告具備法律效力，全國通用。

設備先進，能力全面：配備包括大噸位電液伺服壓剪試驗機、微機控制萬能試驗機在內的先進設備，可滿足從常規到大型、特殊支座的各類檢測需求。

經驗豐富，技術專業：深耕行業近40年，參與多項標準制定，技術團隊由材料、力學、結構等領域的專家組成，能精準解讀數據，提供專業建議。

服務高效，便捷周到：支持客戶郵寄樣品、上門取樣或現場檢測等多種方式，檢測周期短，最快3-7個工作日即可出具報告，并提供詳細的報告解讀服務。

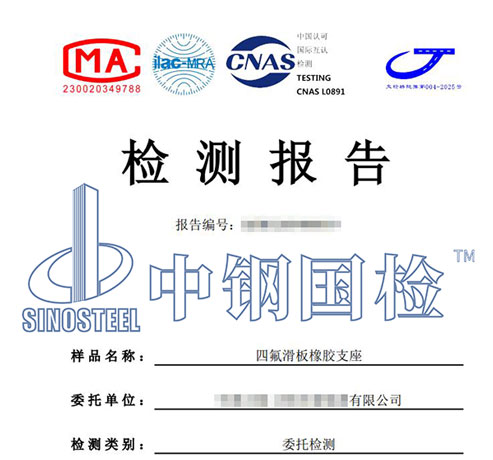

四氟滑板橡膠支座檢測報告-案例

中鋼國檢作為老牌第三方檢測機構，深耕行業40年，其擁有非常豐富的板式橡膠支座檢測經驗，下面是某單位委托中鋼國檢做的四氟滑板橡膠支座檢測，客戶郵寄送檢了3件樣品，共委托了6項檢測項目指標，詳細內容如下：

工程部位：橋梁工程

樣品名稱：四氟滑板橡膠支座

來樣方式：郵寄

樣品數量：3 件

代表數量：38 件

檢測依據：1.JT/T 4-2019《公路橋梁板式橡膠支座》。

判定依據：JT/T 4-2019《公路橋梁板式橡膠支座》

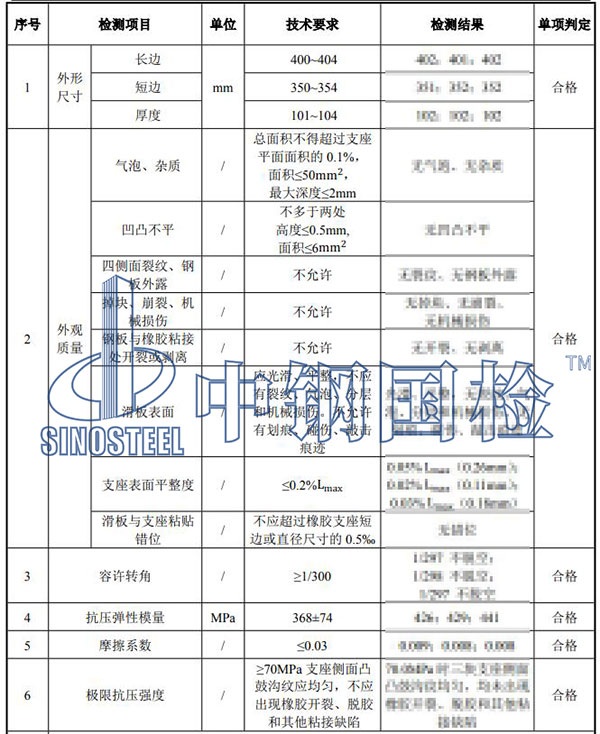

檢測項目：1.外形尺寸，2.外觀質量，△3.容許轉角，4.抗壓彈性模量，5.摩擦系數，6.極限抗 壓強度。

主要儀器設備：1.塞尺(檢 WL519);2.支座壓剪試驗機(檢 W130);3.鋼直尺(檢 WL114);4.微機控制電 液伺服壓剪試驗機(檢 W137);5.72000kN 減隔震裝置檢測試驗系統(檢W142);6.電子 數 顯 卡 尺 ( 檢 WL447);7.3000kN 多 功 能 徐 變 試 驗 機 ( 檢 W152);8. 刀 口 尺 ( 檢 WL122);9.鋼卷尺(檢WL232);10.光柵位移傳感器(檢201278);11.光柵位移傳感器(檢 201695);12.光柵位移傳感器(檢201698);13.光柵位移傳感器(檢210391);14.光柵位移 傳感器(檢231273);15.光柵位移傳感器(檢231272);16.光柵位移傳感器(檢231271);17. 光柵位移傳感器(檢 231274)。

檢測結論：送檢樣品所檢項目符合 JT/T 4-2019 標準要求。

以上就是中鋼國檢根據客戶委托的樣品檢測項目結果，出具的四氟滑板橡膠支座檢測報告，報告加蓋了CMA、CNAS等資質印章，具備法律效力，在中鋼國檢官網和國家質量監督局均線上可查，全國認可，用途廣泛。

綜上，中鋼國檢是專業第三方檢測機構，提供支座全面檢測服務，并且中鋼國檢檢測服務覆蓋全國，各個地區客戶可就近選擇檢測站和實驗室。同時，中鋼國檢支持郵寄、上門取樣和現場檢測等多個送檢方式，線上委托，檢測方便快捷，一般3-7天即可出具正規檢測報告。若您有g(shù)yzf4支座檢測或其他檢測需求，均可隨時咨詢中鋼國檢，與工程師溝通具體的檢測樣品及檢測項目指標，并獲取優惠報價。
